WaveWare SPS5 V9 Specifications download pdf (Page 54)

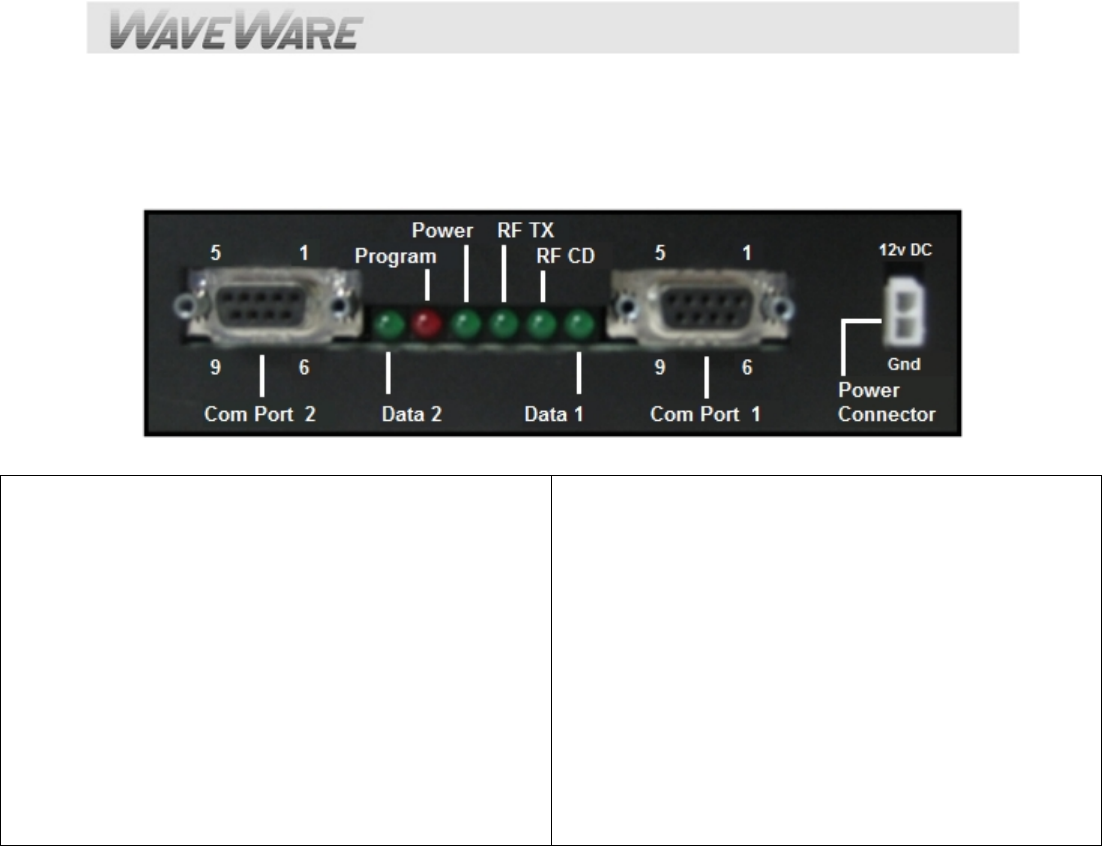

Appendix L – Connectors and Indicators

SPS-5 v9 Dual Com Port System:

LED Indicators:

POWER: GREEN LED – Shows Power is Applied

RF TX: GREEN LED – Shows Transmission of Page

RF CD: GREEN LED – Shows Carrier Detect

DATA 1: GREEN LED – Port 1 RS-232 Cable is Attached

DATA 2: GREEN LED – Port 2 RS-232 Cable is Attached

PROGRAM: RED LED – Shows when In/Out of

Programming Mode and Rebooting System and it also

lights up if an Error is found within the Encoder System.

RS-232 DB-9 Connector Pin-Out: (Both Ports)

1 CD (not used)

2 RD (data output by paging encoder, typically required)

3 TD (data received by paging encoder, required)

4 DTR (not used)

5 GND (required)

6 DSR (signal output by paging encoder, requirement

depends on host system)

7 RTS (signal input to paging encoder, required only if

hardware flow control mode is active)

8 CTS (signal output by paging encoder, required only if

hardware flow control mode is active)

9 RI (not used)

“The v9S Single Com Port System” is: Next Page
